    翠展微電子推出可編程超低功耗熱釋電信號調理芯片M8601

    2020年11月27日 12:20 ? 次閱讀

    可廣泛應用于具有防誤報功能的紅外攝像機、無線人體入侵監控、高端智能樓宇及家居。

    M8601是一款超低功耗可編程信號調理芯片,可以根據用戶的實際使用需求,通過外部單片機對其內部的寄存器進行配置,把芯片設置成人體移動檢測模式,或者是PIR信號數字采樣模式。該芯片集成了傳統模擬探頭JFET的功能以及除電容以外的絕大部分周邊電路,外部電路極為精簡(參看下圖1),專門為電池驅動的無線運動傳感器應用場景量身定做。該芯片設計有兩個PIR輸入引腳,陶瓷敏感元可以采取差分輸入或者共模輸入方式與之相連。同時,芯片與外部電路的通信也只需要兩根信號線便可實現,即單片機對芯片的配置總線SERIN,以及芯片對外輸出的信號線INT/DOCI

    圖1M8601可編程數PIR信號調理芯片,結合了數字PIR芯片和智能人體運動檢測功能

    在實際應用中,可以利用芯片的低功耗以及可編程特性,把芯片設置成人體運動檢測模式。當檢測區域內有人體移動時,探頭的敏感元識別到紅外信號之后傳輸給內部的數字信號調理芯片M8601。經過M8601進行數字運算,最后輸出高電平的中斷信號,來喚醒外部電路或負載。該芯片目前處于量產狀態,可以批量向用戶提供DFN封裝、晶圓或者用戶定制的其他封裝形式的產品。

    芯片的INT/DOCI是一個具有雙功能的引腳,可以同時用作運動觸發事件的中斷輸出以及原始PIR信號的輸出。通過對M8601進行必要的編程使其工作在人體運動檢測模式,當M8601產生一個觸發事件之后,并通過INT/DOCI引腳輸出高電平信號給外部單片機。單片機收到這個信號之后,可以在不需要重新配置M8601的情況下,立刻進入PIR信號讀數模式狀態,通過該引腳(INT/DOCI)直接讀取PIR信號的大小,進一步判斷芯片檢測到的運動信號幅值是否超過了預設的觸發閾值。利用這一特性,可以實現系統防誤報功能。

    M8601內部包含有一個分辨率是14位的高精度ADC轉換器,通過相應的設置,可以分別采樣PIR模擬電壓信號以及片上的溫度信號。然后通過片內的數字電路進行運算和處理。芯片內部邏輯電路再把經過邏輯運算后的數字信號或者運動觸發中斷信號傳輸到INT/DOCI接口,最后,外部單片機識別到該信號之后再作進一步處理。

    除上述特點以外,M8601還具備獨特的防誤報功能。當M8601配置在人體運動檢測工作模式條件下,一旦芯片檢測到人體移動信號并且通過INT/DOCI接口發出MoTIon中斷,外部單片機識別到中斷信號之后無需重新配置,可以通過INT/DOCI接口立刻進行數據采集得到原始PIR信號。然后,單片機再按照預先設定的算法,對INT/DOCI接口采集到的PIR原始數據以及之前收到的MoTIon中斷信號進行邏輯運算,可以進一步判斷

    主要特點:

    ·芯片可編程檢測機制及工作模式

    ·兼容模擬探頭及集成式探頭方案

    ·寬電壓工作范圍1.4V-3.6V

    ·極低的工作電流,3μA典型值

    ·兼容差模、共模PIR信號輸入方式

    ·內置片上溫度傳感器可實現溫度補償

    ·上電后系統可快速穩定

    應用領域:

    ·無線人體入侵探測器

    ·電池驅動的應用領域

    ·應急照明系統

    ·紅外攝像機

    ·工業領域安防、報警

    ·智能樓宇、智能照明、智能家居

    典型應用電路:M8601與模擬探頭匹配使用

    圖3的方案是M8601和結合傳統模擬探頭的典型應用電路,模擬探頭檢測的信號經前置硬件濾波電路之后傳給M8601的輸入級,然后M8601根據外部單片機的配置模式(通過SERIN引腳配置)進行工作??梢愿鶕脩舻膶嶋H需求,把M8601配置成數字采樣模式,或者是人體運動檢測模式。芯片根據內部運算邏輯,輸出相應的數字信號或者是中斷信號來喚醒外部單片機或者設備。在上面這個應用電路中,芯片內部的LDO(引腳是VPIR)是屏蔽的,在實際使用的時候,也可以把這個電源引出來給模擬探頭供電,進一步地簡化電路。

    典型應用電路:集成式PIR數字探頭

    ?

    圖4的方案是內部集成式了M8601芯片的PIR數字探頭。探頭與外部電路只需4個引腳相連,即電源VDD,“地”VSS,探頭配置端口SERIN,以及中斷及信號輸出口INT/DOCI。系統上電之后,外部單片機首先通過SERIN接口對數字探頭進行編程和配置,然后根據相應的配置模式,通過INT/DOCI輸出對應的信號。相比之前的數字探頭,采用M8601芯片的探頭功耗大大降低,外部電路也僅需要在靠近VDD引腳的地方增加一個陶瓷電容即可,電路非常簡單。同時,獨特的防誤觸發功能以及自檢功能也為終端用戶以及探頭廠家帶來極大的便利,不但提升產品性能的也節約了后續的檢測成本。

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    SDRAM和重定位relocate-1.5.ARM裸機第五部分視頻課程

    本期課程的主要目標是掌握匯編調用C語言、指令cache、關閉看門狗等,重點知識是代碼重定位與鏈接腳本、DDR的初始化,并
    發燒友學院發表于 2016-04-04 00:00? 9576次閱讀
    SDRAM和重定位relocate-1.5.ARM裸機第五部分視頻課程

    隔離式ADC ADE12021的特點及應用范圍

    ADE12021是一款雙通道可配置隔離式數字輸入監控解決方案,適用于能源輸送和分配應用。ADE120....
    發表于 2020-11-28 11:30? 0次閱讀
    隔離式ADC ADE12021的特點及應用范圍

    CMOS同步圖形存儲器IS42G32256的功能...

    半導體存儲器是計算機系統的重要組成部分,隨著計算機技術的迅速發展,CPU的速度越來越高,以往采用的普....
    發表于 2020-11-28 10:26? 57次閱讀
    CMOS同步圖形存儲器IS42G32256的功能...

    FPGA基礎篇:Verilog基礎語法

    可綜合模塊最終生成的bit文件會燒錄進芯片運行,而仿真模塊編譯過后是在仿真軟件(例如modelsim....
    發表于 2020-11-27 14:27? 100次閱讀
    FPGA基礎篇:Verilog基礎語法

    芯華章發布高性能多功能可編程適配解決方案“靈動”

    2020年11月26日,EDA(電子設計自動化)智能軟件和系統領先企業芯華章今日發布高性能多功能可編....
    發表于 2020-11-26 12:27? 302次閱讀
    芯華章發布高性能多功能可編程適配解決方案“靈動”

    AMD如何用犧牲性能來換取電池續航時間?

    不知道大家在使用筆記本電腦時是否注意過,插電和不插電的情況下,筆記本性能的反應是不是不一樣。比如在插....
    發表于 2020-11-26 09:08? 311次閱讀
    AMD如何用犧牲性能來換取電池續航時間?

    請問當ISR發生前SFRS寄存器的值發生變化時,如何避免意外的結果?

    當ISR發生前SFRS寄存器的值發生變化時,如何避免意外的結果? ...
    發表于 2020-11-26 06:06? 0次閱讀
    請問當ISR發生前SFRS寄存器的值發生變化時,如何避免意外的結果?

    基于TMS320F240專用定點可編程芯片實現電...

    在微機保護產品中采用DSP處理器取代傳統的8位或16位單片機,可以在硬件資源、開發平臺等方面取得很多....
    發表于 2020-11-25 10:30? 289次閱讀
    基于TMS320F240專用定點可編程芯片實現電...

    請問程序開發過程中如何確認寄存器的值是否正確?

    程序開發過程中如何確認寄存器的值是否正確? ...
    發表于 2020-11-24 06:53? 0次閱讀
    請問程序開發過程中如何確認寄存器的值是否正確?

    請問在中斷處理程序中操作寄存器時的注意事項有哪些?

    在中斷處理程序中操作寄存器時的注意事項    ...
    發表于 2020-11-23 14:17? 0次閱讀
    請問在中斷處理程序中操作寄存器時的注意事項有哪些?

    數字信號電平轉換

    摘要 : 單電源供電時,數字系統常常需要把一個不同極性的脈沖串轉換成正極性或負極性的脈沖輸出。本應用筆記介紹了三...
    發表于 2020-11-23 09:36? 349次閱讀
    數字信號電平轉換

    S7-300間接尋址中的寄存器間接尋址詳解

    寄存器間接尋址是通過使用CPU內部集成的兩個地址寄存器AR1和AR2存儲地址指針來實現的尋址方式,使....
    發表于 2020-11-20 17:38? 228次閱讀
    S7-300間接尋址中的寄存器間接尋址詳解

    開發STM32的四種庫

    1.我是選擇寄存器開發STM32,還是標準外設庫呢?2.你有STM32L0標準外設庫嗎?3.HAL庫....
    發表于 2020-11-20 15:56? 316次閱讀
    開發STM32的四種庫

    先看看ARRAY_PARTITION的基本語法

    在這里有兩個個重要的參數type和factor,其中type有三個可選值,分別為block、cycl....
    發表于 2020-11-20 10:48? 165次閱讀
    先看看ARRAY_PARTITION的基本語法

    進程和線程定義

    線程是CPU調度的最小單位(程序執行流的最小單元),它被包含在進程之中,是進程中的實際運作單元。一條....
    發表于 2020-11-20 10:23? 216次閱讀
    進程和線程定義

    STM32的一些基本知識總結

    Cortex-M3是一個 32位處理器內核。內部的數據路徑是 32位的,寄存器是 32位的,存儲器接....
    發表于 2020-11-20 09:46? 262次閱讀
    STM32的一些基本知識總結

    PCB回流是什么?回流的基本概念

    當電流從信號的驅動器出發,流經信號線,注入信號的接收端,總有一個與之方向相反的返回電流:從負載的地引....
    發表于 2020-11-19 17:27? 461次閱讀
    PCB回流是什么?回流的基本概念

    物聯網的趨勢分析,高精度傳感器和模擬信號鏈將成為...

    物聯網發展最初的技術成熟度曲線只是基于已部署和潛在傳感器的數量增加。如今,我們可以展望未來,探討一些....
    發表于 2020-11-19 10:18? 143次閱讀
    物聯網的趨勢分析,高精度傳感器和模擬信號鏈將成為...

    請問ATmega168MCU如何控制寄存器SMCR?

    ATmega168MCU控制寄存器SMCR
    發表于 2020-11-19 06:07? 0次閱讀
    請問ATmega168MCU如何控制寄存器SMCR?

    光電耦合器的知識點

    1、光電耦合器的概念光電耦合器(Optical coupler,英文縮寫OC)是以光為媒介傳輸電信號....
    發表于 2020-11-18 16:13? 252次閱讀
    光電耦合器的知識點

    數字輸出驅動器:理解關鍵特性與挑戰

    摘要 : 本文介紹MAX14912/MAX14913八通道數字輸出驅動器的關鍵特性,及其在工業和樓宇自動化領域的應用。 ...
    發表于 2020-11-18 09:31? 340次閱讀
    數字輸出驅動器:理解關鍵特性與挑戰

    51單片機中中斷允許寄存器設置問題?

    圖片中劃紅線部分所說的“對于本例,由于不需要定時器0中斷,因此,此項可不設置,因為默認狀態下定時器中斷是關閉的”...
    發表于 2020-11-17 20:22? 212次閱讀
    51單片機中中斷允許寄存器設置問題?

    如何全面的了解到STM8存儲器和寄存器映射的知識點?

    如何STM8存儲器映射、I/O端口硬件寄存器映射以及CPU/SWIM/調試模塊/中斷控制寄存器[table] [/table]...
    發表于 2020-11-17 06:49? 0次閱讀
    如何全面的了解到STM8存儲器和寄存器映射的知識點?

    通信信號有哪幾種形式

    信息信號攜帶要通過鏈路傳送的信息。信息信號呈現多種形式,但最常見的是音頻信號、數字數據和視頻信號。這....
    發表于 2020-11-16 16:14? 249次閱讀
    通信信號有哪幾種形式

    16寄存器結構體的詳細解析

    發表于 2020-11-15 14:59? 202次閱讀
    16寄存器結構體的詳細解析

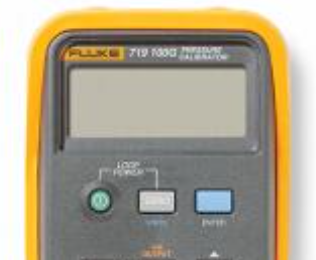

    Fluke 719便攜式自動壓力校驗儀的基本概述...
